用晶振和數字電路產生60H脈沖

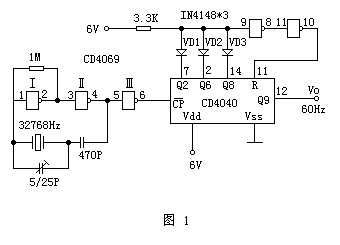

60H脈沖發生器電路圖是由12為二進制串行計數器/分頻器CD4040和六反相器CD4069等構成的60Hz數字鐘時基電路。
        電路中，CD4069的門I和門II構成震蕩頻率為32768Hz的晶體振蕩器。其輸出經CD4069的門III整形后送至CD4040的 端。CD4040的輸出由二極管VD1~VD3置成分頻系數為21+25+29=546，經分頻后在輸出端Q9上便可輸出一個60Hz的時鐘信號供給數字鐘集成電路。

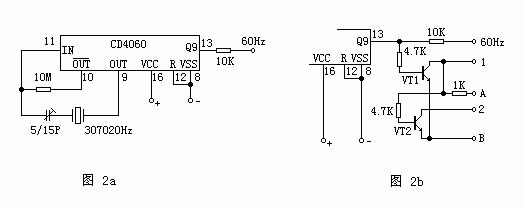

         圖2a是另一種60Hz脈沖發生電路。它由集成電路CD4060和諧振頻率為30720Hz的晶振等元件組成。CD4060是14位二進制串行計數、分頻器和振蕩器。CD4060內部分為兩部分，其中一部分是14級計數/分頻器，其分頻系數為16~16348；另一部分既可與外接電阻和電容構成RC振蕩器，又可與外接晶體構成高精度的晶體振蕩器。本電路采用外接30720Hz的晶振來組成晶體振蕩器，其振蕩信號經CD4060內部9次分頻后，在Q9端輸出準確的60Hz頻率信號（30720÷29=60Hz）。

       該電路與雙陰型數字鐘配用時，可采用圖2b電路進行極性轉換。VT1、VT2選用NPN型三極管，如9013、8050等，圖中A端接正電源，B端接電源負端。該電路與雙陽型數字鐘配用時，VT1、VT2選用PNP型三極管，如9012、8550等，圖中A端接負電源，B端接電源正端。

        圖3是用60Hz脈沖發生器專用集成電路MM5369（8腳DIP封裝）和諧振頻率為3.579545的晶振等元件構成的60Hz脈沖發生電路。它常用來與數字鐘配套提供60Hz頻率。振蕩信號經MM5369內部分頻處理后，從1腳輸出，頻率相當穩定。該電路由6~12V電源供電。電源電壓低于6V時，其工作可靠性變差。特殊情況下，可將電路中R3的阻值變?yōu)?00歐姆左右，可使該電路正常工作電壓降到4.5V。
        上述兩種電路適用于負極接地的整機電路，也適用于正極接地的電路系統，設計時可變通使用。

         圖4由兩片CMOS集成電路、石英晶體構成的60Hz時鐘電路。石英晶體和CD4060構成振蕩、分頻部分，BG1和CD4017構成計數、分配部分。在CD4060第5腳和第2腳分別輸出1024Hz、4Hz的方波信號，1024Hz輸入給CD4017第14腳作時鐘脈沖，4Hz信號和分配給CD4017第11腳的信號組成“或門”信號再輸入到CD4017第15腳作復位信號。在CD4017第2腳的1/4周期內，高電平時，CD4017復位；低電平時CD4017接收128個脈沖信號，9個脈沖信號CD4017復位一次，這樣只分配給CD4017第2腳15個脈沖信號。在1秒內共分配給CD4017第2腳60個脈沖信號，從而得到實用時鐘60Hz標準時基信號。、

        石英振蕩頻率的校正，可用頻率計測量CD4060第9腳應為32768Hz，若偏離可微調整可變電容加以校正。

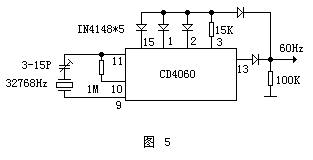

         圖5是由一片CD4060構成的60Hz的時基信號發生器。相對前幾種是 為實用的時基信號電路。
