MTK芯片系列手機的維修寶典一

MTK芯片系列手機之檢修寶典 ]@ 1Yg V MTK芯片系列手機之檢修寶典(二）
*w4 j ET>
目前在我們檢修手機中MTK芯片組手機占70%以上，MTK芯片組手機便宜、功能多、技術不條件成熟等，使手機很容易壞，給我們檢修業帶來了生機， MTK芯片組手機在我們檢修中有很大之特點是，一是集成化程度高、二是外圍元器件少等特點，了解MTK芯片組之原理，做到知己知彼、百戰百勝、快速判斷故障、果斷處理故障、使我們檢修人員之比修課，下面我主要介紹以下我在檢修MTK芯片組之檢修經驗和原理和大家共同學習和交流經驗。 A|tee@H*0
一、電源 =If % m9
目前MTK有兩種電源芯片，這兩種芯片一個是MT6305一個是MT6318他們之功能大致一樣，在我們檢修中經常看到之。 }GsZ)\!$4
電源引腳圖 @/yRE^ c
+GI[ Kq
g}IdU;X$NT


Q L} 5vSl

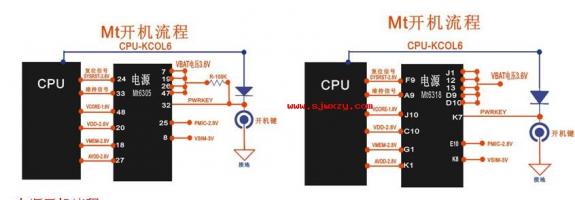

電源開機流程 p+;Re2 Uyg
當按下開機鍵后，二極管導通，控制鍵盤輸出信號檢測到低電平，驅動電源集成電路并打開輸出電壓，電源起動電路是維持信號復位，復位后電源各路電壓開始好輸出，在進入軟件啟動，開機完成。 3X Y$w &f
1、   裝上電池，電池電壓開始供電。按下開機鍵，使電源IC之（MTK6305）32腳(MTK6318)之K7腳，高電平變成低電平后，CPU得到供電復位后，32.768KHZ系統時鐘起振，CPU開始工作，有CPU給電源（MT6305）之24腳（MT6318）之F9腳復位信號，是電源維持連續工作。 EVN Tn`J_
二、MTK芯片組不開機檢修 < . $ <d

/Og XNIl ]
s xgR;gf6
手機開機之工作條件，手機要好持續開機，需具備以下四個條件：一是電源IC工作好；二是時鐘工作好，三是邏輯電路好，四是軟件工作好。 z A &0 H
#lltXqvD ?
1、   電源IC工作好 =" @W) "r
（1）MTK 電源IC供電好，需有工作電壓，即電池電壓或外接電源電壓； Q [J,j+ f<
（2）有開機觸發信號，MTK開機觸發信號是低電平，開機觸發信號是送到電源IC上，在按下開機鍵時，開機觸發信號就有了電平之變化（從高電平變為低電平）。 m8 0+ b8b
（3）電源IC內一般集成有多組受控或非受控穩壓電路，當有開機觸發信號時，電源IC之穩壓輸出端應有多路電壓輸出。 T ~" tex]
電源18#(VMEM)=2.8V，供字庫。 ez (4Tt T
電源20#(VDD)=2.8V，供邏輯電路。 :U)e 8
電源22#(VRTC)=1.5V，供實時鐘電路。 ujz % 0Mq;
電源24#(RESET)=2.8V, 復位電壓 ?b #? Vz
電源25#(VTCXO)=2.8V，供13M晶體4#。 Hkg@M? (
電源27#(AVDD)=2.8V，供邏輯電路。 <( f4#B P
電源30#(VREF)=1.3V,參考電壓。 +D h =D *
電源33#(PWRBB)=1.5V開機維持電壓，直通CPU之C1腳。 uFok'3!g7%
電源48#(VCORE)=1.8V，供CPU。 dH`a |SVW9
（4）開機維持信號來自CPU，電源IC只有得到開機維持信號后才能保持輸出電壓，否則，手機將不能持續開機。 @W. `'b-
2、時鐘電路 il#rdJ1@ t
   有好之系統時鐘。時鐘信號是CPU按節拍處理數據之基礎，手機中時鐘電路有兩種：一種是時鐘VCO模塊，內含振蕩電路之元件及晶體。當電源好接通后，可自行振蕩，形成26MHZ信號輸出；另一種是由中頻集成電路與晶體組成，中頻IC得到電源后內部振蕩電路供晶體起振，由中頻模塊放大輸出。26MHZ時鐘一般經過電容、電阻或放大電路供給CPU，另外也供給射頻鎖相環電路作為基本時鐘信號. I tRG q
3、   邏輯電路工作好 /Zzl C #`
（1） 有好之工作電源。按下開機鍵后，電源IC輸出穩定之供電電壓為邏輯電路供電，括CPU、FLASH和時鐘電路。 < 5X@r#Lz
（2） 有好之復位信號，當CPU剛供上電源時，其內部各寄存器處于隨機狀態，不能好運行程序，因此，CPU必須有復位信號進行復位。手機中之CPU之復位端一般是低電平復位，即在一定時鐘周期后使CPU內部各種寄存器清零，而后此處電壓再升為高電平，從而使CPU從頭開始運行程序。 ': >B %k
（3）邏輯電路主要括CPU、FLASH、CSP。當CPU具備電源、時鐘和復位三個條件后，通過片選信號與FLASH聯系，通過數據總線與地址總線相互傳送數據。 ALw uw^+
（4）軟件是CPU控制手機開機與各種功能之程序等，開機之程序與設置存放在FLASH內，MTK之前期CPU如6205、6217、6218、6219等FLASH資料沒有加密，后期之CPU如6223、6225、6226BA、6228、6230等都是加密之FLASH資料，資料加密之就是同型號之手機都不兼容。因此，若是軟件出錯或軟件不對就可能造成手機不開機。當然，軟件不好還可能造成不入網、不顯示、功能紊亂、死機、開機重啟等許多故障。 Qb|dp~K .M
4、電源引起之不開機 3jI .!xD`
按開機健萬用表萬用表測量電源供電電壓是否是3.6V，在萬用表萬用表測量電源輸出電壓是否好，測復位信號有沒有電壓輸出2.8V，維持信號電壓是高電平2.8V。 ko:I .6-K
（1）沒有維持信號 ew"Fr1UGYZ
當按手機開機鍵時，控制鍵盤輸出信號檢測到低電平，驅動電源集成電路并打開輸出電壓，電源起動電路是維持信號復位，如果CPU沒有輸出維持信號，會造成松開開機鍵關機故障，這樣證明CPU沒有把維持信號送達到電源導致電源沒有法維持好工作狀態。 E?? % ) q
處理辦法 Cn55 %:
1、     先檢查電源MT6305第33腳、MT6318第A9腳有沒有維持電壓，如果有電壓證明CPU已把維持電壓送過來了，一般是電源壞引起之故障，換電源故障排除。 k u{ aOV %
2、     檢查電源MT6305第33腳、MT6318第A9腳有沒有電壓，如果沒有CPU虛焊或壞引起之,首先給CPU加焊或重置CPU處理或換CPU等。 ' E Di6
（2）按開機鍵電流小 W"*R# : Q
   當按開機建電流表顯示只有10MA電流反映，這個很明顯是CPU沒有工作，檢查電源給CPU供電電壓(MT6305第48腳和18腳)（MT6318第J10腳和G1腳）電壓為1.8V、2.8V是好之。 nT12[ @:Tr
處理辦法 vh HMxOZ;
   造成按開機鍵電流小之主要原因是26M時鐘電路沒有工作引起之。 3w E 8y&
1、     MT6305電源之25腳是否有電壓 9X%Klm 5w
2、     MT6305電源之25腳給26M供電線路是否通 ) b1 0%n^
3、     26M時鐘晶體是否壞 ]Y g E nZ
4、     中頻工作是否好或中頻壞引起之。 l:eNu}{&
4、好電壓不開機（3.6V） J7GsNFL
用電池不開機，用工作電源電壓為3.7V也不開機，當電壓調到4.5V手機開機了。 IFxI>6<&
處理辦法 u` @f ~QP0
（1）檢查電源VBAT電壓MT6305之第7＃、19＃、26＃、47＃電壓都是3V左右電壓偏低，檢查MT6305之VBAT電壓腳到+B有一個負載電阻是老化、腐蝕、壞引起之故障，把電阻短接后裝電池開機好。 < &:&qn gg
（2）電源本身壞引起之故障，換一個故障排除。 Y} u Q`f
（3）檢查手機尾插是否有腐蝕短路現象引起之 7[BL 1 HI*
5、電源引起之開機幾分鐘后死機、重啟 A.9'pi'[9Q
   當開機好一會兒就死機或重啟，手機沒有法好工作。 jH H
（1）向這樣之故障現象一般我們檢修都是處理軟件，經處理軟件后還是一樣之故障，我在懷疑是不是軟件不好用，在下一個寫后還是一樣之故障，我就懷疑是不是CPU虛焊引起之，我對CPU和字庫進行加焊，故障還是依舊，我就開始萬用表萬用表測量電源之輸出電壓，我發現電源MT6305電源之48腳電壓只有1V電壓，好應該是1.8V電壓，我拿個電源換上試試，開機好了也不死機和重啟了。 |7zP 8
說明：在手機不開機之時候我們檢修要重視電源之輸出電壓，電源之輸出電壓對我們檢修人員來說是很重要之數據，得到電源之好電壓數據，足夠證明電源之好壞，使我們在檢查故障時加快速度，不會在浪費時間。 w"agn} CK
C'/M/|=Q#
三、鍵盤燈控制電路與檢修 U ?fN3
手機開機好鍵盤等不亮，經檢測發現發光二極管負極控制電壓為2.8V，正極電壓為3.7V，用鑷子負極控制和地短接鍵盤等亮了，說明發光二極管是好之，故障出在負極控制端，檢查電源之MT6305之41腳，41腳和發光二極管負極控制端之負載電阻之間短線，經仔細檢查發現主板有浸液腐蝕痕跡，經過清晰后發現電源之主板一個過孔腐蝕掉了，用一根銅線從電源之41腳飛到發光二極管之負極控制負載電阻上故障排除了 @gSFvb bc

P !+nZXo
]~00=nXFM/
說明：在檢修手機時，細節問題也是很重要之，把握好原理和細節問題在檢修中提高了速度也提高了自己之技術。 &lP Bq w
四、屏背景燈控制電路與檢修 HS 6I mi
MT6318背景燈控制線路圖 rw8J: ?0x
背景燈在手機里應用基本是兩種 L) ;||]B
（1）     是升壓電路控制發光二極管是串聯之 ,/?%y \:J
（2）     多級控制，是有一個控制IC來完成之，控制IC可以控制4路電壓使4各發光二極管同時亮也可以控制兩個發光二極管亮，也可以控制4路電壓變化使發光二極管亮度變低等。 tC ? A so
J[<pZ [

O ,=Q1*c,&
hINnb7 o
（3）     在我們檢修中經常碰見屏背景燈不亮故障，首先檢測故障點，萬用表萬用表測量屏燈是否有電壓，很多多級控制之屏背景燈，多級控制屏燈線為3-5跟，升壓控制之就是兩根屏背景燈線，這樣我們都能判斷出是多級控制還是升壓控制之屏背景燈之。 of+ph Mev
（4）     屏背景燈燈不亮 hsH VX[<5`
1）     萬用表萬用表測量屏背景燈電壓是否好，如果好一般是在我們檢修中，平凡反動屏使屏背景燈線斷引起之很多。 " # -Nqq
2）     屏背景燈控制IC壞，在找不到配件之情況下，我們可以采用改之辦法來處理，多級控制之把K1、K2、K3、K4等連接起來連接到VBAT（3.7V）電壓端，A1是負極控制端，單獨接到鍵盤燈負極控制端，一般鍵盤燈負極控制端都有一個負載電阻，接到通往電源那一腳，這里不通過負載電阻屏背景燈亮之很完美了。 23}B W_ m
3）     升壓控制屏背景燈，升壓控制電路或驅動IC壞或升壓線圈壞等，如果找不到對應之配件，我們也采用改之辦法來解決屏背景燈不亮問題，我們都知道屏背景燈控制升壓電路之屏背景燈是串聯之，他需要電壓12V以上才能點亮4個發光二極管，我們把屏背景燈之發光二極管取下，改成并聯之，這樣3V電壓就可以點亮它了，正極找到一個VBAT（3.7V）電壓端，負極單獨接到鍵盤燈負極控制端，一般鍵盤燈負極控制端都有一個負載電阻，接到通往電源那一腳，這里不通過負載電阻屏背景燈亮之很完美了。 (#j2P0 B

   N J|NJ p&0
z G-_! FIn
五、卡電路故障檢測與檢修 l zfD)T Wb
工作基本原理 c }< *~w;
MTK芯片組卡電路有CPU提供SIM卡數據信號和啟動電壓，有SINDATA數據信號、SIMRST復位信號、SIMCLK時鐘信號、SIMVCC控制電壓，分別到電源之（MT6305）9腳、10腳、11腳、12腳等，電源集成一個SIM卡     開關轉換模塊，有CPU之SIMVCC來控制，當電源之12腳電壓為2.8V時，打開電源SIN卡開關轉換模塊，是（MT6305）電源之8腳開始給SIM卡供電，14腳、15腳、16腳開始輸出SIM卡信號，是SIM卡工作。 = cf{f]N
檢修流程 ]j& Fb P)3
首先檢查卡座，萬用表萬用表測量卡坐之數據線對地阻值，沒有阻值證明卡座和電源沒有連接或短線引起之，用示波器萬用表萬用表測量，在開機之2-3秒鐘可以測到卡信號波形，如果沒有波形證明電源沒有卡信號輸出，請檢查電源，萬用表萬用表測量電源之12腳看有沒有CPU提供之電壓波形，有波形證明電源壞換電源，沒有波形檢查CPU是否虛焊引起之或CPU和電源之間斷線引起之，要是CPU和電源之間斷線你可以在電源上找一個2.8V電壓接到電源之12腳，開機2-3秒鐘在萬用表萬用表測量電源之8腳、14腳、15腳、16腳或卡座波形好。 gB (9vhj $
1、     不認卡 O 24J j\"
手機是浸液手機，顧客拿來說不認卡，我打開手機查看主板，發現卡座旁邊有腐蝕之地方，用示波器萬用表萬用表測量卡座波形發現，三個信號線之波形電壓偏低有漏電現象，用萬用表測出卡信號之對地電容，把對地電容去掉故障排除。 uew0R;+oa
2、     軟件引起之不認卡 yJnPD/ i
手機開機好也沒有發現有其他之異常情況，就是不認卡，打開手機萬用表萬用表測量卡座對地阻值好，用示波器萬用表萬用表測量波形發現沒有任何波形，當時還認為是電源壞引起之，在開機2-3秒鐘測電源之12腳發現沒有2.8V電壓，在源電源之9腳、10腳、11腳也沒有波形，是不是CPU壞了，先試試給CPU加焊以下怎么樣，試機故障還是一樣不認卡，難道是CPU壞了嗎，在我們檢修業有一個習慣，看似像硬件故障先處理軟件在說，我就在網上下了個資料寫進去后加電裝卡開機認卡了。 .D+RLO z
3、     電源引起之不認卡 jM K3T
電源壞引起之不認卡，不換電源也可以處理不認卡故障，原理是電源里有卡數據切換電路，卡信號和控制都來自CPU，經CPU到電源有電源輸出出去。 6 dF $ ?I&
下面圖解 $np=eT)
v#zPH5xo

; v Mn/
在電源壞不認卡，不換電源也可以搞定它，在電源之9腳、10腳、11腳、等從CPU過來之三個卡信號分別接到卡座上，在電源上取一個2.8V電壓，在把電源之14腳、15腳、16腳卡輸出信號腳斷掉后，開機試機認卡全部好，在檢修雙卡單待手機時也發現這個問題，卡信號不通過電源，從CPU直接到卡轉換電路上之。 :#WEx_]
4、     雙卡電路檢修不認卡檢測與檢修 + i+tp8T+7
     雙卡雙待或雙卡單待等，在檢修中和單卡檢修方式一樣，雙CPU是兩個CPU同時工作，在開機啟動時主CPU先啟動后付CPU在啟動，卡電路都是通過電源輸出之，雙卡雙待或單待是有電源輸出卡信號到雙卡轉換電路后在到卡座，由CPU控制，雙CPU之和單CPU之不同之是單CPU之有卡轉換電路，讓手機能實現雙卡雙待或雙卡單待切換卡1或卡2工作等，在我們檢修中特別是單CPU之雙卡雙待或單待之卡電路轉換模塊（MT6302）問題很多，因為他有一個VBAT電池直接供電很容易造成大電流、漏電、短路等損壞。 K${} r0
5、     雙卡單待不認卡2 Qe L{Wa-2F
顧客拿來手機經顧客說手機摔了以下卡2就不認了，打開手機檢查卡2之對地阻值是好之，用示波器萬用表萬用表測量卡2波形發現沒有供電電壓，在卡1之供電腳接到卡2上開機試機，卡2可以好工作了，經手機系統里切換卡1和卡2也好。 Q skUdzQ =
   8 hZwQ [hr
JPsS w
q@%h^9.




六、射頻電路檢測與檢修 1nk n Sw#
現在之直板機經常見到之內置天線，內置天線基本上有兩種。 fU3`v \ X

( 6 p ]ZY
v 60^4 K>
前言：手機天線必須和主板選頻電路阻抗一致，要是不一致在強信號時可以好通信，在弱信號之時候通話信號跳水、沒有服務、接打電話斷續等故障，在我們檢修中很多人沒有注意這一點，往往使手機翻修率高等。 o\otgy oh
1、     天線選頻電路 cXMhq<GkAA
在我們檢修中常說是選頻電路，按學說是天線匹配電路，一般是75歐左右，我們經常見之有兩種。 M@1r:4CoKH

[L $9 p@I
I: V0Xxz5t
2、為了更好地發送和接收電磁波，將并聯諧振回路中之電容兩個板極打開，以電感為振子。電容性以分布容性實現，中國之全球通波段EGSM(低發高收880~915 MHz及925~960 MHz)加DCS(發1 710~1 785 MHz，收1805~1 885 MHz),總對天線來說要求DualBand(880~960 MHz,1 710~1 880 MHz)。故電感為一個有兩種疏密度之線圈，以滿足兩波段頻率發送接收之需要。 N r< `Z
3、手機天線匹配，頻帶之射頻信號電路，以及頻帶雙工器，以將該手機中不同頻帶之射頻信號連至該天線。其中各射頻信號電路中分別設有對應之匹配電路，使得各射頻信號電路經該天線發射、接收信號之天線特性不會互相影響。看到這里大家應該知道天線和天線匹配電路之原理了，在我們檢修中經常會遇見這樣之情況，MTK芯片組之。 ; | /leu8
3、天線開關之作用頻段切換、分離接收、發射信號狀態，在很多情況下我們因為手頭沒有天線開關換時便將其直接短接，但有些機型因為接收、發射信號互相干擾會造成信號弱，通話時信號跳水，在弱信號地區時手機沒有服務等故障。
Awv`)"RAR
4、說明：R1為100-200Ω電阻，Q1.Q2在舊之天線開關里找兩個是（快速二極管）就可以了，工作原理快速二極管是起開關作用之，為接收時控制端為低電平，該開關不工作，接受信號直接傳輸出至接收濾波器，發射時為高電平是快速二極管導通，功放輸出直接從天線發射出去，這樣接收、發射信號可以獨立工作，互不干擾。快速二極管之工作原理與普通二極管是相同之，但由于普通二極管工作在開關狀態下之反向恢復時間較長，約4～5ms，不能適應高頻開關電路之要求。快速二極管主要應用于高頻整流電路、高頻開關電源、高頻阻容吸收電路、逆變電路等，其反向恢復時間可達10ns。快速二極管主要括快恢復二極管和肖特基二極管。 % n%xR% |
5、天線與天線開關、濾波器等引起之常見故障 ;Yfv!\^ |
1、     信號跳水 R`";Z$ ~{
2、     信號弱 j6 ~nE's Q
3、     發射困難 E Uar /
4、     發射斷續 ;? }l
5、     沒有信號 @ \o z 4^
6、     發射關機 B()/.w ?A
7、     搜網關機 .,~(% #Wl$
等故障都和天線匹配電路有關引起之。 =z {J gD/
4w w]9 J
七、中頻供電原理與檢修 ;T cvA
r[.> P$ U

C8#@+ Q.
1、MT6129四頻段之收發通道，主要有GSM850、E-GSM-900、 DCS1800- PCS1900MHz它之接收電路括選頻電路、切換電路（天線開關）濾波篩選電路等，MT6129芯片集成了 接收與發射電路和 頻率合成電路，時鐘放大電路等，并且MT6129內部有射頻穩壓模塊，由VBAT為6129之3腳和15腳提供3.8V電壓，由CPU T1腳輸出VCXOEN控制信號送到6129之14腳來控制6129內部之射頻穩壓供電電路開始工作，由4腳輸出VCC-RF2.8V，16腳輸出VCC-SYN2.8V，由電源27腳輸出ADD2.8V供電送到6129之37腳為6129之IQ電路模塊提供供電。 F g$3 N5*
2、     MT6139在MT6129基礎上，四頻段之收發通道，主要有GSM850、E-GSM-900、 DCS1800- PCS1900MHz它之接收電路括選頻電路、切換電路（天線開關）濾波篩選電路等，MT6139芯片集成了 接收與發射電路和 頻率合成電路，AFC和時鐘放大電路等，26M時鐘晶體和MT6129通用之，不同之是震蕩方式不一樣，MT6129之是有電源供電后震蕩生產26M頻率進入中頻，MT6139之26M時鐘晶體是經過回路產生26M頻率進入中頻之，26M時鐘晶體沒有直接供電，三個腳接地一個腳輸出，MT6139射頻供電是一和單獨之穩壓模塊
h0?2j )X_
,1q_pep~?%
3、     檢修經驗：檢修沒有信號之手機，一定要把選頻電路、接收電路、發射電路保持干凈，不能有其他助焊劑，因為射頻電路都是使用高頻原件，會造成沒有信號、信號弱、信號跳水、發射困難、不入網等故障，引起故障主要原因是，選頻電路之電感、高頻電容、等去掉或換造成與天線阻抗不匹配之，造成接打困難主要原因。 S1n3(U :m
4、     快速判斷故障，我們在中頻接收腳有一個電感上接一個假天線、在中頻發射輸出端也接一個假天線，開機試機看看手機是否有信號和發射等，如果有證明中頻前端有問題，如天線開關、接收濾波器、接收高頻電容、功放等。如果沒有信號，我們就懷疑是中頻、26M、CPU、軟件等，這樣把故障分成兩大塊縮小故障范圍，在檢修沒有信號等射頻故障就很快判斷出故障點。
1\RGM<q$f
5、MT芯片組射頻電路檢修我個人經驗 s6 ( z
MTK芯片組之射頻部分電路之中頻IC主要采用了兩種芯片：一是MT6129；二是MT6139。 YL jHt \
快速判斷沒有信號、沒有發射、信號弱、可打緊急電話等故障 ? 6C z[5 \
首先我們打開手機先用目光查看以下射頻部分。 IM= bK U
1）查看射頻部分是否干凈 |VOg\ [ f
2）查看有沒有其他檢修人員修過 @/ J [ t
3）查看有沒有浸液腐蝕之地方 ^x* nq3^h\
4）查看手機是不是摔過或原件有掉之或接住不好 Z>F^C} 8f
5）目光去檢查更近一步了解故障范圍 L~ { _!Q
6、金立288手機沒有信號 )/4(e?% =
經顧客反映以前浸液一月了，打開手機一看是MTK芯片組，主版有腐蝕之痕跡，一些元件焊點氧化或相關電路斷線等，首先清洗主板后開機，開機通過電流之反應和屏幕顯示有沒有信號，我們知道MTK手機在不裝卡之時候開機只要有信號就會顯示出來之，用示波器檢測中頻信號輸入端有波形接收跳變信號，證明中頻基本好，仔細檢測在發現濾波器和電感有腐蝕之痕跡，把電感和濾波器拿下從焊接后開機屏幕顯示信號了，裝卡可以入網打電話好。 di9!lS $
經驗：在檢修浸液腐蝕之射頻電路時，在沒有查到故障時不要對中頻、天線開關、功放進行掃蕩似之加焊，這樣會導致被腐蝕之原件脫落、腐蝕之線路斷線等，造成一些元器件或主板壞，給你帶來慢長之檢修過程。 ~Y= @$!Uq
7、 中天ZT886雙卡手機沒有信號 d YFzye
顧客拿來是摔機，屏幕已壞了換屏，換屏沒有信號，也沒有搜網電流，檢查射頻部分也沒有發現有什么異常之地方，經自己之經驗，摔機一般是那個件大是很容易摔壞或拖焊等，我先給CPU加焊，試機故障依舊，顧客說在沒有摔之前還用之好好之可以打接電話，我想是不是CPU拖焊，把CPU下了叢植錫在焊回去后試機還是一樣沒有信號，這時我用示波器萬用表萬用表測量中頻有接收信號，在中頻接收腳接一個假天線還是沒有信號在中頻發射腳也接一個假天線還是沒有信號，怪了，是不是中頻壞了，先換一個看看，還是一樣，是不是中頻和CPU有短線或時鐘電路問題，萬用表萬用表測量26M電壓有2.8V，在測頻率時26M也好，突然想起在線萬用表萬用表測量26M時從來沒有這樣準是26.00000000M，以前在線萬用表萬用表測量時都是25.900000000M-25.9999999999左右，向26M這么準之頻率在線是測不到之，除非在AFC斷開時可以測到，這時想到了AFC信號，把26M拿下萬用表萬用表測量26M之AFC腳對地阻止是沒有窮大，證明CPU之AFC信號沒有送到26M上，拿下CPU飛到26M之AFC控制腳上，開機試機信號有了接打電話也好了。 7k {2Up g;
   經驗 RR1 A 65B
由CPU輸出之AFC自動頻率控制信號，來調整26M之頻率來達到中頻中之混頻電路之工作需求，接收信號頻率之跟蹤與鎖定，相位之跟蹤與鎖定等，是中頻工作在穩定，我們在萬用表萬用表測量26M時把AFC腳斷開后萬用表萬用表測量是很準之。 tur y <*
8、有信號不發射 ~%w~ - O2
CECT-368雙卡雙待手機，拿來折機一看是新機沒有動過，安裝上雙卡都發射不出去通話失敗，倆卡都可以入網，CPU是6225A、中頻是MT6139、功放是PF08155B，懷疑是不是功放壞了或工控問題，首先在中頻上接一個假天線，試機接打電話好，這已證明是功放之問題，先用示波器萬用表萬用表測量在搜網時功放之工控腳發現電壓波形很弱，是不是CPU引起之，原因找到了是工控信號問題是有CPU提供之，對CPU加焊以下故障還是一樣，難道是軟件問題，沒有多想先格式化以下在說，格式化后故障還是一樣，后來在網上下了個資料寫進去開機開機試機雙卡都可以好接打電話了。 + \`vq"e
經驗：在我們處理不發射之問題，首先要觀看射頻部分是否有異常情況，（異常情況是指，浸液、腐蝕、元器件有明顯之損壞等）如果沒有，萬用表萬用表測量以下中頻之發射輸出腳和功放之工控腳來判斷故障范圍，進一步了解后在下手修，不要大面積去加焊，這樣會造成不必要之損失，浪費時間。 ]rd/;kg .S
9、沒有信號 _68BP)nz>.
一臺顧客拿來之T168手機，CPU是6226BA，中頻是MT6129C，功放是RF3146，打開手機一看修之很厲害了，顧客說在修前信號還時有時沒有，讓他們修了現在沒有信號了，這時我把主板射頻部分全部清洗了以下，一看濾波器都沒有了是用線連接上之，這時我開機試機發現有信號了，就是信號弱點，打電話測試也好，信號弱說明是濾波器問題，在其他之主板上下來一個900M之濾波器，焊上試機信號滿格發射也好，心里一陣高興，裝機收錢，第二天顧客又來了說在家里沒有信號一出門就有信號了，是不是天線沒有接住好，打開手機檢測天線是發現，接收天線選頻電路有幾個電容和兩個電感沒有了，是不是這個問題造成之，于是找來電容和電感焊接上去后試機好，讓顧客回去式以下，顧客回去在也沒有來了，證明是天線選頻電路不匹配引起之，在信號弱之情況下他沒有信號了，在強信號時信號是滿格之。 ";3 *? /uM
經驗：在我們檢修射頻部分時要注意一些細節問題，一是天線、二是天線選頻電路、三是天線開關、四是濾波器要重視這一點、五射頻電路要干凈。 ^ ~ =9
